M12连接器公头母头带线防水连接器 工业连接系统的可靠之选

一、认识M12连接器

M12连接器是一种采用12毫米螺纹锁紧机构的圆形电连接器，最初源于德国工业标准，现已广泛应用于全球工业自动化领域。它具有体积小巧、连接牢固、防护等级高、信号传输稳定等特点，是传感器、执行器、电机、工业以太网设备中不可或缺的接口元件。

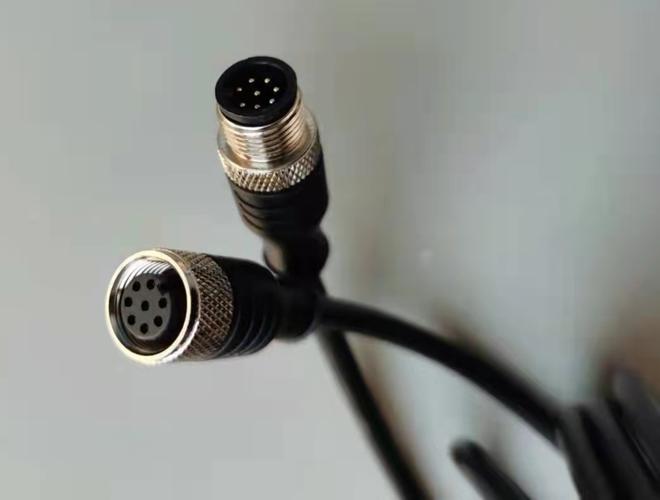

二、公头与母头的区别及配合关系

• 公头（插头）：带有外螺纹和插针（通常为3针、4针、5针或8针），用于输出信号或电源，安装于电缆末端。
• 母头（插座）：带有内螺纹和插孔，用于接收信号或电源，通常安装在设备面板或作为电缆对插的另一端。
• 配合方式：公头插入母头后，通过螺纹旋紧，依靠内部的密封圈（O型圈）实现防水防尘，达到IP67/IP68防护等级。
• 带线形式：公头或母头均可预注塑成型在电缆上，称作“带线连接器”，用户无需自行接线，即插即用，节省安装时间。

三、防水设计与防护等级

M12连接器之所以能在恶劣工业环境中可靠工作，关键在于其防水结构：

1. 螺纹锁紧：M12×1螺纹提供机械紧固，防止因振动松脱。
2. 密封圈：公头或母头内部嵌有橡胶密封圈，旋紧后压紧贴合面，阻止水汽和粉尘进入。
3. 注塑成型：带线连接器的电缆与本体通过注塑成为一体，消除缝隙，增强防水性。
4. 防护等级：常见为IP67（短时浸水）和IP68（持续浸水），部分产品可达IP69K（耐高温高压冲洗）。

选择时应注意连接器对插后的整体防护等级，而非仅看单端。

四、选型要点

为 correct 应用选择M12连接器，需考虑以下参数：

| 参数 | 常见选项 |
|------|----------|
| 针脚数/芯数 | 3、4、5、8、12芯 |
| 性别 | 公头/母头，直式/90°弯式 |
| 编码 | A编码（信号）、B编码（现场总线）、D编码（以太网）、X编码（高速以太网） |
| 电缆长度 | 0.5m、1m、2m、5m、10m或定制 |
| 电缆类型 | PVC、PUR（耐油、耐磨）、屏蔽/非屏蔽 |
| 额定电压/电流 | 根据芯数和线规而定，如4A/250V |
| 防护等级 | IP67、IP68、IP69K |
| 温度范围 | -25°C ~ +85°C（视材质而定） |
| 认证 | UL、CE、RoHS |

五、常见应用场景

• 工业自动化：传感器、接近开关、光电开关、电磁阀连接。
• 工业以太网：Profinet、EtherCAT、Ethernet/IP 设备连接。
• 机器人与运动控制：伺服电机、编码器、驱动器的信号与 power 传输。
• 户外与恶劣环境：洗车设备、食品饮料生产线、船舶、风力发电。
• 交通运输：轨道交通、商用车辆线束。

六、供应与采购提示

M12连接器市场品牌众多，质量参差不齐。采购时建议：

1. 确认规格书：包括芯数、编码、电缆材质、长度、防护等级。
2. 样品测试：检查插拔力、密封性、导通电阻和耐压。
3. 关注认证：具备UL、CE等认证的产品更可靠。
4. 选择带线定制：如需特定长度或屏蔽要求，可要求厂家定制注塑。
5. 性价比平衡：不要只追求低价，劣质连接器可能导致整个系统故障。

七、发展趋势

随着工业4.0和IIoT推进，M12连接器正向高速化（X编码万兆以太网）、小型化、多芯化、预铸成型和智能化（带LED指示、诊断功能）发展。兼容性和互换性也成为 manufacturers 关注重点，推动行业标准化。

##

M12公头母头带线防水连接器虽小，却是工业连接系统的“咽喉”。正确选型、规范安装和定期维护，能显著提升设备可靠性和生产效率。希望本文能为您的选型与应用提供实用参考。
